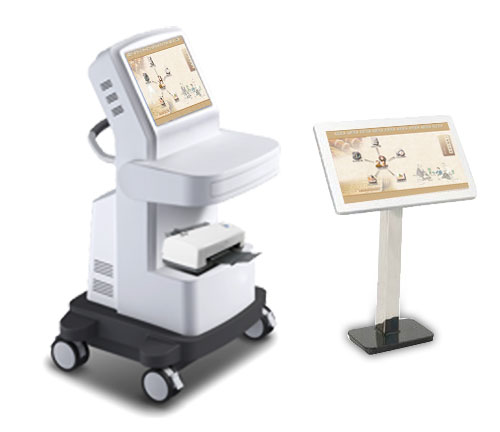

中醫體質辨識儀傳感器的轉換原理
目前，公知的脈象儀均是在單點采取脈象，如上海中醫藥大學的九路脈象儀，雖然它由九路信號放大電路，模／數轉換電路和計算機電路組成，但其探頭，也就是壓力傳感器為設在一點的觸頭，雖然可將一點的脈象測得很準，但畢竟只能采取某一點的脈象。而人體腕部的脈象分為寸、關、尺、寸上、尺下五個位置，故它采取的脈象不全面，同時也就無法對上述幾個位置處的脈象間的關系作出分析。
本實用新型的目的，就是針對上述現有技術的不足，提供一種可同時對寸、關、尺、寸上、尺下五個位置處的脈象進行采集和分析的中醫體質辨識儀。
本實用新型的目的是這樣實現的中醫體質辨識儀由五單元壓力傳感器，五路信號放大電路，模／數轉換電路，計算機電路經導線相連組成；其中五路信號放大電路和模／數轉換電路與上述現有技術中的九路信號放大電路和模／數轉換電路原理相同，也可以說是選用上述九路中的五路，與計算機電路同為現有技術；五單元壓力傳感器采取并排布置為一列的形式做成一體，分另對應于上述的寸、關、尺、寸上、尺下五個位置，與五路信號放大電路通過導線相連。
采用上述技術方案，可全面采取脈象信息，符合中醫診脈原理，對疾病診斷更加準確。
以下結合附圖和實施例對本實用新型進一步說明。
圖1是本實用新型的原理方框圖；圖2是本實用新型的壓力傳感器的整體結構視圖；圖3是本實用新型的壓力傳感器的一個單元的結構示意圖；圖4是本實用新型的壓力傳感器核心的壓力一電壓轉換原理圖；圖5是本實用新型的壓力傳感器的一個單元的電原理圖。
圖中1，壓力傳感器；2，架梁；3，表架；4，傳感器核心；5，旋帽；6，外殼；7，螺桿；8，應變片；9，懸臂梁；10，探頭；11，動脈；12，皮膚。
首先參照
圖1，壓電傳感器電路，五路信號放大電路，模／數轉換電路，計算機電路串接在一起構成本實用新型的中醫體質辨識儀。
再參照圖2，五個相同的壓電傳感器1用架梁2、表架3并列布置在一起，形成一分別對應于人腕處寸、關、尺、寸上、尺下五個位置的五單元壓電傳感器。
參照圖3、4、5，一個單獨的壓力傳感器由外殼6，旋帽5，螺桿7，探頭10，傳感器核心4組成；旋帽5通過裝在外殼6中的螺桿7與探頭10相連，傳感器核心4裝在探頭10中，在傳感器核心4中裝有一壓力一電壓轉換電路，如圖4、5所示，懸臂梁9的兩側各裝有二片應變片，R1－R4為應變片組成的橋臂，Rt1、Rt2為溫度補償電阻，W0為電橋初試調零電位器，r1、r2為靈敏度調整電阻。
使用時，將五單元壓力傳感器1置于人的腕部，旋動螺帽5，調整探頭10的壓力，在切脈壓力的作用下，探頭4按壓到人體腕部的寸、關、尺、寸上、尺下處，由于探頭10加壓，撓動脈及周圍組織對探頭形成反作用力下，與此同時，脈長的搏動力△F也作用在探頭10上，探頭4所受的力F＋△F傳遞到傳感器核心4的復式懸臂梁9上，使梁產生應變，貼在懸臂梁上的四個應變片8同時產生應變，導致電阻值變化，而由應變片接成的惠斯登電橋輸出電壓也隨之改變，傳感器從而完成由壓力轉換成電壓的轉換過程。電壓信號輸入五路信號放大電路，經放大后再經模／數轉換電路將電壓信號轉變?yōu)閿?shù)字信號，傳至計算機電路，由計算機對信號進行分析，從而診斷疾病。
權利要求1.一種中醫體質辨識儀，由傳感器，信號放大電路，模/數轉換電路，計算機電路經導線相連組成，其特征在于，傳感器采用五路傳感器，采用并排布置為一列的一體形式。
專利摘要一種中醫體質辨識儀，由傳感器，信號放大電路，模/數轉換電路，計算機電路經導線相連組成，由于采用五路傳感器并排布置為一列的形式，故可分別采取寸、關、尺、寸上、尺下五個位置的脈象，從而對疾病診斷更加準確。
